蝶閥系列

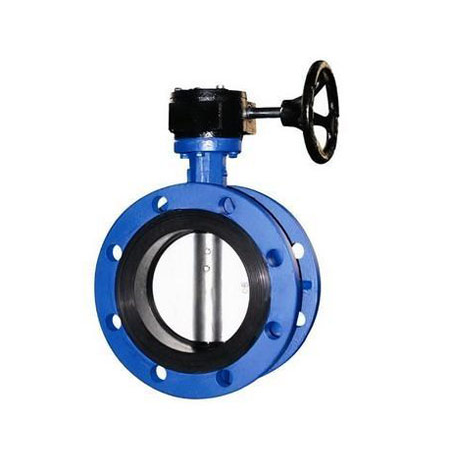

蝸輪法蘭式軟密封蝶閥D341渦輪法蘭式軟密封蝶閥具有結構簡潔，流阻系數小 ,流量特性趨于直線,不會滯留雜物,且重量輕,安裝方便,驅動扭矩較小的優點。這種閥]既可作切斷介質用，又可作調節介質的流量用。 全國服務熱線：13729927285
產品簡介/ Product Introduction
D341渦輪法蘭式軟密封蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物，且重量輕，安裝方便，驅動扭矩較小的優點。這種閥門既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。D341渦輪法蘭式軟密封蝶閥廣泛適用于溫度≤120℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
產品特點 / Features
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
產品參數 / Product parameters
| 主要制造標準： | |
| 設計標準 | GB/T12238-1989 |
| 法蘭連接尺寸 | GB/T9113.1-2000; GB/T9115.1-2000; JB78 |
| 結構長度 | GB/12221-1989 |
| 壓力試驗 | GB/T13927-1992; JB/T9092-1999 |
| 公稱通徑(DN) | L | H | H0 | A | B | D | D1 | D2 | n-d |
| 50 | 108 | 63 | 306 | 180 | 200 | 165 | 125 | 99 | 4-18 |
| 65 | 112 | 70 | 321 | 180 | 200 | 185 | 145 | 118 | 4-18 |
| 80 | 114 | 83 | 346 | 180 | 200 | 200 | 160 | 132 | 8-18 |
| 100 | 127 | 105 | 387 | 180 | 200 | 220 | 180 | 156 | 8-18 |
| 125 | 140 | 115 | 411 | 180 | 200 | 250 | 210 | 184 | 8-18 |
| 150 | 140 | 137 | 447 | 270 | 280 | 285 | 240 | 211 | 8-22 |
| 200 | 152 | 164 | 572 | 270 | 280 | 340 | 295 | 266 | 12-22 |
| 250 | 165 | 206 | 646 | 270 | 280 | 405 | 355 | 319 | 12-26 |
| 300 | 178 | 230 | 738 | 380 | 420 | 460 | 410 | 370 | 12-26 |
| 350 | 190 | 248 | 781 | 380 | 420 | 520 | 470 | 429 | 16-26 |
| 400 | 216 | 296 | 877 | 450 | 470 | 580 | 525 | 480 | 16-30 |
| 450 | 222 | 320 | 938 | 480 | 490 | 640 | 585 | 548 | 20-30 |
| 500 | 229 | 343 | 993 | 480 | 490 | 715 | 650 | 609 | 20-33 |
| 600 | 267 | 413 | 1131 | 480 | 490 | 840 | 770 | 720 | 20-36 |
